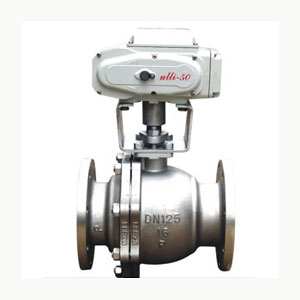

不锈钢电动球阀Q941F.H-16

不锈钢电动球阀Q941F.H-16

 详细信息:

球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门,它具有以下优点:

1.流体阻力小,其阻力系数与同长度的管段相等。
2.结构简单、体积小、重量轻。
3.紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。 球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。



电动球阀执行标准
1、设计与制造:GB12237-89API608API 6DJPI 7S-48BS5351DIN3357
2、法兰尺寸:JB/T7490(JB7490)、GB91129131HGJ4476SH3406ANSI B16.5JIS B22122214NF E29-211DIN2543
3、结构长度:GB12221-89ANSI B16.10JIS B2002NF E29-305DIN3202
4、检验主试验:JB/T 9092API 598.



电动球阀主要零件材质

零件名称

材 料

阀体

WCB

ZG1Cr18Ni9Ti

CF8

CF3

ZG1Cr18Ni12Mo2Ti

CF8M(316)

CF3M

-304

(304L)

(316L)

球体、阀杆

2Cr13

1Cr18Ni9Ti

0Cr19Ni9

00Cr19Ni11

1Cr18Ni12Mo2Ti

0Cr17Ni12Mo2

00Cr17Ni12Mo2

-304

(304L)

-316

(316L)

密封圈

聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨

适用介质

水、气体、蒸汽、油品等

硝酸等腐蚀性介质

强氧化性介质

醋酸等腐蚀介质

尿素等腐蚀性介质



电动球阀技术参数和性能

CH执行机构技术参数

阀体参数

电源

AC200/220V,50/60Hz

公称通径

DN10~300mm

输出力矩

50N·M~2000N·M

公称压力

PN1.6 2.5 4.0 6.4 31.5MPa(定制)

动作范围

0~90° 0~360°

泄漏量

软密封:零泄漏

硬密封:≤额定流量的10-5

动作时间

15秒/30秒/60秒

执行机构

可另配PSQ、HQ、UNIC、361RS

等电子式电动执行机构

保护装置

过热保护

流量特性

快开特性

环境温度

-30°~60°

可调范围

DN10-80

DN100-300

250:01:00

350:01:00

手动操作

同附带手柄操作

基本误差

±1%

限位

电气、机械二重限位

死区

≤1%

防护等级

相当于IP-65

回差

≤1%

位置测量

可选装开关或电位计

适用温度

密封面

驱动电机

8W/E

PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃

进线接口

PE1/2〞进线线锁



试验压力

公称压力(Mpa)

压力级(class)

JIS(Mpa)

(Mpa)

1.6

2.5

4

6.4

10

150

300

600

10K

20K

强度试验

2.4

3.8

6

9.6

15

3.1

7.8

15.3

2.4

3.8

密封试验

1.8

2.8

4.4

7

11

2.2

5.6

11.2

1.5

2.8

气密试验

0.5~0.7
