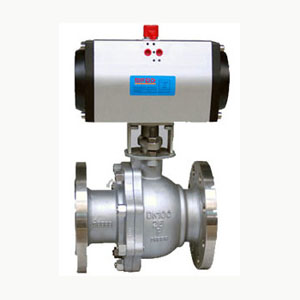

Q641F不锈钢气动球阀

Q641F不锈钢气动球阀

 详细信息:

Q641F不锈钢气动球阀

气动球阀

球阀主要用于截断或接通管路中的介质,亦可用用于流体的调节与控制,它与其它阀类相比,具有以下一些优点。

不锈钢气动球阀结构特点

1、流体阻力小、球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
7、 防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。

不锈钢球阀执行机构

采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。

1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

不锈钢气动球阀附件的选项

根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:HVSD手操机构

不锈钢气动球阀执行标准

1、  设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。

3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

4、检验主试验:JB/T 9092、API 598。   不锈钢气动球阀性能规范

试验压力
(Mpa)
公称压力(Mpa) 压力级(class) JIS(Mpa)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
强度试验 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封试验 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
气密试验 0.5~0.7

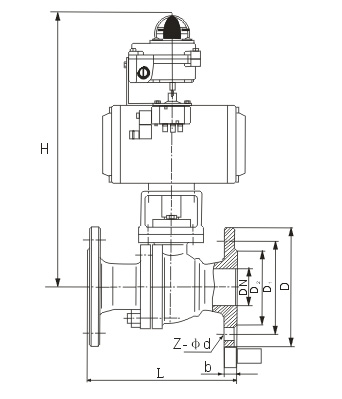

不锈钢气动球阀安装尺寸表

公称通径
DN(mm)
尺 寸(mm) 执 行 器 型 号
1.6MPa 2.5MPa 4.0MPa
L D D1 b Z-фD L D D1 b Z-фD L D D1 b Z-фD 可选配DA/SR、QGSY、

SY-CH、GTD/GTE

AW/AWS、SY-YD、

系列执行器

以上选配仅供参考具体

选区用根据实际要求
15 130 95 65 14 4-14 130 95 65 16 4-14 130 130 65 16 4-14
20 130 105 75 14 4-14 130 105 75 16 4-14 150 150 75 16 4-14
25 140 115 85 14 4-14 140 115 85 16 4-14 160 160 85 16 4-14
32 165 135 100 16 4-18 165 135 100 18 4-18 180 180 100 18 4-18
40 165 145 110 16 4-18 165 145 110 18 4-18 200 200 110 18 4-18
50 203 160 125 16 4-18 203 160 125 20 4-18 230 230 125 20 4-18
65 222 180 145 18 4-18 222 180 145 22 8-18 290 290 145 22 8-18
80 241 195 160 20 8-18 241 195 160 22 8-18 310 310 160 22 8-18
100 305 215 180 20 8-18 305 230 190 24 8-23 350 350 190 24 8-23
125 356 245 210 22 8-18 356 270 220 28 8-25 400 270 220 28 8-25
150 394 280 240 24 8-23 394 300 250 30 8-25 480 300 250 30 8-25
200 457 335 295 28 12-23 457 360 310 34 12-25 600 375 320 38 12-30
