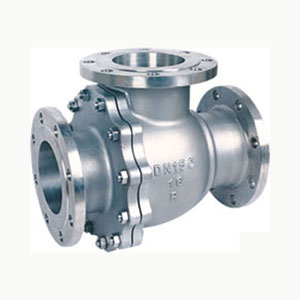

不锈钢三通球阀

不锈钢三通球阀

 详细信息:

不锈钢三通球阀产品概述

不锈钢三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。

不锈钢三通球阀产品特点

1、三通球阀在结构上采用一体化结构,4面阀座的密封型式,法兰联接少,可靠性高,设计实现了轻量化
2、三通球芯分T型和L型,使用寿命长,流通能力大,阻力小
3、球阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态。

【不锈钢三通球阀技术参数】

设计规范 API 6D GB12237
压力温度等级 ANSI B16.34 GB9113
结构长度 公司标准 公司标准
法兰型式及尺寸 ANSI B16.5 JB/T79-94
对焊接端 ANSI B16.25 GB12224
检验与试验 API 598 GB13927

【不锈钢三通球阀安装尺寸】

尺寸 in 1/2 3/4 1 1-1/4 1-1/2 2 2-1/2 3 4 5 6 8
mm 15 20 25 32 40 50 65 80 100 125 150 200
L mm 15 20 25 32 40 50 65 80 100 125 150 200
1/2L mm 140 160 180 200 220 240 260 280 320 380 440 540
H mm 70 80 90 100 110 120 130 140 160 190 220 270
W mm 140 140 155 250 250 350 350 420 700 1000 1300 1800

【不锈钢三通球阀零件型号】

零件名称 CF8系列 CF3系列 CF8M系列 CF3M系列 WCB系列
阀体 CF8 CF3 CF8M CF3M WCB
阀盖 CF8 CF3 CF8M CF3M WCB
球体 F304 F304L F316 F316L 1Cr13
阀座 PTFE/PPL PTFE/PPL PTFE/PPL PTFE/PPL PTFE/PPL
阀杆 F304 F304L F316 F316L 1Cr13
中法兰垫片 PTFE PTFE PTFE PTFE PTFE
阀杆轴承 PTFE PTFE PTFE PTFE PTFE
止推垫圈 304 304L 316 316L 1Cr13
填料压环 304 304L 316 316L 1Cr13
螺栓 A193-B8 A193-B8 A193-B8M A193-B8M 35CrMoA
螺母 A194-8M A194-8M A194-8M A194-8M 45
填料压盖 CF8 CF3 CF8M CF3M WCB
弹性挡圈 304 304 304 304 65Mn
限位块 304 304 304 304 1Cr13
手柄 WCB WCB WCB WCB WCB
防静电弹簧 304 304L 316 316L 1Cr13
适用介质 硝酸等腐蚀性介质 强氧化性介质 醋酸等腐蚀性介质 尿素等腐蚀性介质 水、油、蒸汽等
适用温度 PTFE -28~150℃ PPL-28~250℃
