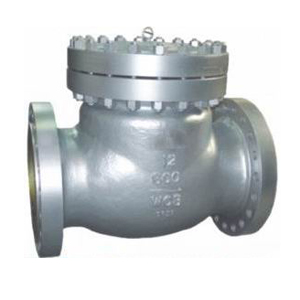

H44H美标旋启式止回阀

H44H美标旋启式止回阀

 详细信息:

H44H美标旋启式止回阀概述:

止回阀一般分为升降式、旋启式、碟式及隔膜式等几种类型,但目前最普遍的是旋启式止回阀。
旋启式止回阀是阀瓣绕轴做旋转运动,其流体阻止一般小于升降式止回阀,它适用于较大口径的场合。旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式止回阀三种。单瓣旋启式止回阀一般用于中等口径的场合。大口径管路选用单瓣旋启式止回阀时,为了减少水锤压力,最好采用能减少水锤压力的缓闭止回阀。双瓣旋启式止回阀适用于大口径管路。对夹旋启式止回阀结构小、重量轻,是一种发展较快的止回阀,多瓣旋启式止回阀适用于大口径管路。
碟式止回阀的结构类似于蝶阀。其结构简单、流阻较小,水锤压力亦较小。
隔膜式止回阀有都种结构形式,均采用隔膜作为启闭件,由于其防水锤性能好,结构简单,成本低,近年来发展较快。但H44H美标旋启式止回阀的使用温度和压力受到隔膜材料的限制。
1.结构特点
阀瓣能在重力作用下自动关闭,阻止介质倒流。
2.自密封结构
中法兰密封圈能在介质压力作用下起到密封的作用。
3.对夹双瓣旋启式止回阀
水锤压力小,阀瓣行程短,有弹簧辅助关闭,开关迅速。结构长度短,体积小,重量轻。

Class 300lb  单位:mm

NPS(in) 1 11/2 2 21/2 3 4 5 6 8 10 12 14 16 18 20 24 28 30
L RF 216 241 267 292 318 356 400 445 533 622 711 838 864 978 1016 1346 1499 1594
RTJ 229 254 283 308 333 371 416 460 549 638 727 854 879 994 1035 1368 1524 1620
H 150 160 170 185 215 235 270 300 340 350 420 480 520 600 670 750 780 810
WT(kg) 8.8 15 20 24 38 51 80 90 175 210 586 580 760 940 1260 1650 1725 1819

Class 150lb  单位:mm

NPS(in) 1/2 1 11/2 2 21/2 3 4 5 6 8 10 12 14 16 18 20 24 28 30
L RF 108 127 165 203 216 241 292 330 356 495 622 699 787 864 978 978 1295 1448 1524
RTJ 119 140 178 216 229 254 305 343 368 508 635 711 800 879 889 991 1308 1461 1537
H 130 140 150 170 180 185 215 240 260 300 350 400 450 480 540 600 680 710 790
WT(kg) 8 8.2 11 14 19 24 41 58 70 150 230 300 440 680 690 810 1080 1450 1620

Class 900lb  单位:mm

NPS(in) 2 21/2 3 4 5 6 8
L 70 83 83 102 110 159 206
D 142 164 167 205 247 288 358
WT(kg) 6.5 9 14 24 30 43 56

Class 600lb  单位:mm

NPS(in) 2 21/2 3 4 5 6 8 10 12
L 60 67 79 73 105 136 165 213 229
D 105 129 148 192 240 265 319 399 456
WT(kg) 3.5 5 7 12 22.5 35 45 77 110

Class 300lb  单位:mm

NPS(in) 2 21/2 3 4 5 6 8 10 12
L 60 67 73 73 86 98 127 146 181
D 112 130 149 181 216 251 309 361 422
WT(kg) 3 4.2 5.3 7.8 12 13.2 30 51 68

Class 150lb  单位:mm

NPS(in) 2 21/2 3 4 5 6 8 10 12
L 60 67 73 73 86 98 127 146 181
D 105 124 137 175 197 222 279 340 410
WT(kg) 2.5 3.5 4.4 6.5 10 12 25 43 58

H41H.Y.W-150~1500Lb

Class 1500lb  单位:mm

NPS(in) 1/2 3/4 1 11/4 11/2 2 21/2 3 4
L 216 229 254 279 305 368 419 470 546
H 80 98 105 120 140 158 260 270 288

Class 900lb  单位:mm

NPS(in) 1/2 3/4 1 11/4 11/2 2 21/2 3 4
L 216 229 254 279 305 368 419 381 457
H 80 98 105 120 140 158 168 198 230

Class 600lb  单位:mm

NPS(in) 1/2 3/4 1 11/4 11/2 2 21/2 3 4 6 8
L 165 190 216 229 241 292 330 356 432 159 660
H 61 78 84 103 118 130 158 185 215 260 315

Class 300lb  单位:mm

NPS(in) 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8
L 152 178 203 216 229 267 292 318 356 400 444 559
H 61 78 84 103 118 130 155 181 202 215 250 285

Class 150lb  单位:mm

NPS(in) 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8
L 108 117 127 140 165 203 216 241 292 330 406 495
H 61 78 84 103 118 130 152 180 195 205 210 255
