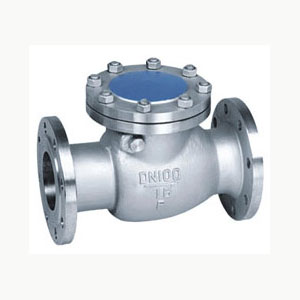

H44W不锈钢旋启式止回阀

H44W不锈钢旋启式止回阀

 详细信息:

H44W不锈钢止回阀/旋启式止回阀
止回阀:止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。
启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。
止回阀按结构划分,可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。

H44W不锈钢旋启式止回阀技术规范:
适用介质:水、油品、蒸汽。
适合温度:≤425℃。
阀门试验压力及阀门在各级温度下的最大工作压力。

H44W不锈钢旋启式止回阀主要零件材料


零件名称

材 料

阀体、阀盖

碳素铸钢

不锈钢

阀瓣

碳素铸钢硬制合金碳

不锈钢+硬制合金

摇杆

素铸

不锈钢


H44W不锈钢旋启式止回阀压力试验:


公称压力
PN
(MPa)

强度实验压力
1.5P
(MPa)

密封实验压力

介质工作温度(℃)


1.1P
(MPa)



(MPa)

至200

250

300

350

400

425

450

最大允许工作压力(MPa)

1.6

2.40

1.76

0.6

1.6

1.5

1.3

1.2

1.0

0.9

0.7

2.5

3.75

2.75

2.5

2.3

2.0

1.8

1.6

1.4

1.1

4.0

6.00

4.40

4.0

3.9

3.3

3.0

2.8

2.3

1.8

6.4

9.60

7.04

6.4

5.9

5.2

4.7

4.1

3.7

2.9

10.0

15.00

11.00

10.0

9.2

8.2

7.3

6.4

5.8

4.5

16.0

24.00

17.00

16.0

14.7

13.1

11.7

10.2

9.3

7.2


H44W不锈钢旋启式止回阀主要零件材料


零件名称

材 料

阀体、阀盖

碳素铸钢

不锈钢

阀瓣

碳素铸钢+硬制合金碳

不锈钢+硬制合金

摇杆

素铸

不锈钢


公称压力PN1.6MPa产品系列


规格DN(mm)

L

D

D1

D2

b

Z-d

D3

H

重量(kg)

40

220

145

110

85

20

4-18

145

103

15.2

50

230

160

125

100

20

4-18

185

160

21.3

65

290

180

145

120

22

8-18

215

175

28.1

80

310

195

160

135

24

8-18

235

185

37.6

100

350

230

190

160

24

8-23

270

220

56.7

125

400

270

220

188

28

8-25

340

248

91

150

480

300

250

218

30

8-25

375

270

129

200

550

360

310

278

34

12-25

515

415

290

250

650

425

370

332

36

12-30

515

415

290

300

750

485

430

390

40

16-30



320

350

850

550

490

448

44

16-34



420
