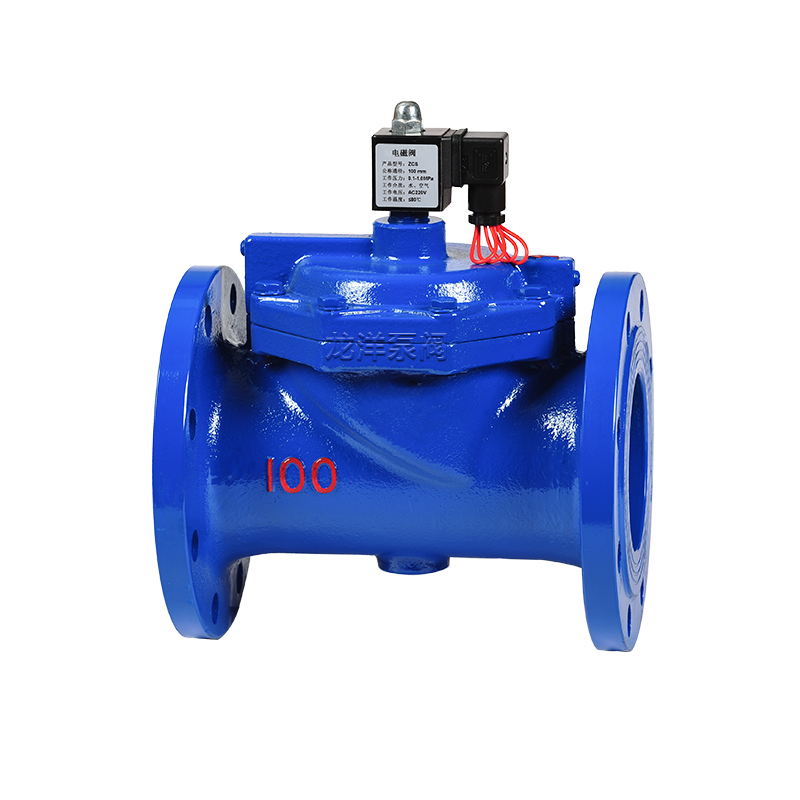

ZCS水用电磁阀

ZCS水用电磁阀

 详细信息:

产品概述

ZCS水用电磁阀适用于以水或液体为工作介质,可自动化控制或远程控制水、油、液体等工作介质管路的通断。由于水用电磁阀采用橡胶密封,故对工作介质的清洁度大大减低,具有启闭讯速等特点。结构特点:结构简单,体积小,密封性能好,维修方便。

电磁阀型号编制标准

ZCS水用电磁阀型号编制标准

ZCS水用电磁阀型号编制标准

产品特点

适用介质:液体、气体、油等(≤20CST)

介质温度:-5℃~80℃

动作方式:先导式

工作形式:常闭式、常开式

阀体材质:铸铁

膜片式密封:丁腈橡胶(NBR),氟橡胶(Teflon)

线圈保护等级:塑封线圈IP65,铁壳线圈IP54

结构特点

先导膜片式结构,密封性好。

介质洁净度要求较低通用性强,需一定压差工作。

介质如果含有杂质,阀前必须装过滤器(滤网≥80目/cm2)。

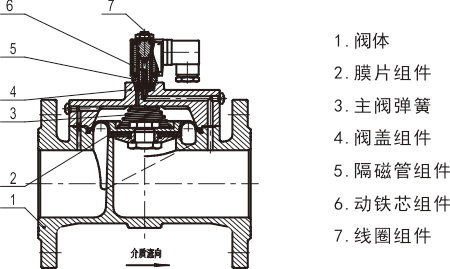

ZCS水用电磁阀结构图

ZCS水用电磁阀结构图

技术参数

工作介质 水、气体、油等(≤20CST) 膜片式密封 丁腈橡胶(NBR),氟橡胶(Teflon)
阀体材质 铸铁 线圈保护等级 塑封线圈IP65,铁壳线圈IP54
介质温度℃ ≤60℃ 动作方式 先导式
公称压力(MPa) 1.0 电源电压 AC220V、DC24V、AC36V可定制
工作形式 常闭式、常开式 公称通经(mm) DN15~DN200
开启压力(MPa) 0.1-0.8MPA 额定流量系数(kv) 按JB/T352-94规定

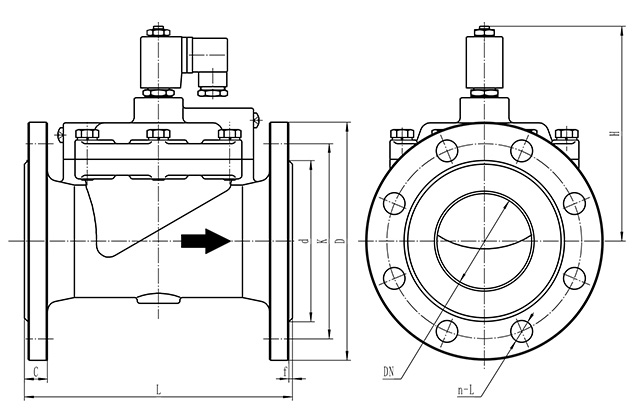

ZCS水用电磁阀外形尺寸

ZCS水用电磁阀外形尺寸图

ZCS水用电磁阀外形尺寸图

产品型号 DN L H D K d n-L C f 阀体材质
ZCS-10-40F 40 160 135 150 110 84 4-φ18 18 3 铸铁
ZCS-10-50F 50 180 141 165 125 99 4-φ18 20 3
ZCS-10-65F 65 200 162 185 145 118 4-φ18 20 3
ZCS-10-80F 80 220 176 200 160 132 4-φ18 20 3
ZCS-10-100F 100 260 192 220 180 156 8-φ18 22 3
ZCS-10-125F 125 310 218 250 210 186 8-φ18 22 3
ZCS-10-150F 150 350 243 285 240 211 8-φ22 24 3
ZCS-10-200F 200 440 310 340 295 266 12-φ22 24 3
