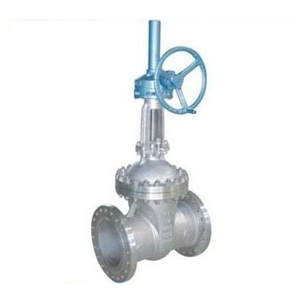

Z540H法兰伞齿轮闸阀

Z540H法兰伞齿轮闸阀

 详细信息:

Z540H法兰伞齿轮闸阀具有以下优点:

1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。

2、开闭较省力。

3、介质流向不受限制 , 不扰流、不降低压力。

4、形体简单 , 结构长度短,制造工艺性好,适用范围广。

Z540H法兰伞齿轮闸阀主要性能规范

公称压力PN(MPa)

试验压力ps(MPa)

适用介质

工作温度(℃)

壳体

密封

2.5

3.8

2.5

水、蒸气、油品

≤450℃

Z540H法兰伞齿轮闸阀主要零件材料

零件名称

阀体、闸板支架

阀盖

阀杆

阀杆螺母

填料

垫片

锥齿轮、手轮

材料

碳素铸钢

碳素铸钢

优质碳钢

铝铁青铜

石墨石棉盘根

石棉橡胶板

可锻铸铁

Z540H法兰伞齿轮闸阀主要外形尺寸及连接尺寸

公称通径(mm)

1.6(MPa)

Wt/Kg

L

D

D1

D2

b-f

Z-Φd

D0

300

500

460

410

370

28-2

12-26

1310

640

504

350

550

520

470

429

30-2

16-26

1468

640

674

400

600

580

525

480

32-2

16-30

1780

640

950

450

650

640

585

548

40-2

20-30

1800

640

1300

500

700

715

650

609

44-2

20-33

2100

640

1530

600

800

840

770

720

54-2

20-36

2410

640

2140

700

900

910

840

794

40-5

24-36

2600

640

3275

800

1000

1025

950

901

42-5

34-39

2860

720

3920

900

1100

1125

1050

1001

44-5

28-39

3170

720

4435

Z540H法兰伞齿轮闸阀主要外形尺寸及连接尺寸

公称通径(mm)

2.5 (MPa)

Wt/Kg

L

D

D1

D2

b-f

Z-Φd

H

D0

300

500

485

430

389

34-2

12-30

1310

640

504

350

550

555

490

448

38-2

16-33

1468

640

674

400

600

620

550

503

40-2

16-36

1780

640

950

450

650

670

600

548

46-2

20-36

1800

640

1300

500

700

730

660

609

48-2

20-36

2100

640

1530

600

800

845

770

720

58-2

20-39

2410

640

2140

700

900

960

875

820

50-5

24-42

2600

640

3275

800

1000

1085

990

928

54-5

24-48

2860

720

3920

900

1100

1185

1090

1028

58-5

28-48

3170

720

4435

Z540H法兰伞齿轮闸阀主要外形尺寸及连接尺寸

公称通径(mm)

4.0(MPa)

Wt/Kg

L

D

D1

D2

D3

b-f

f2

Z-Φd

H

D0

300

750

515

450

409

364

42-4.5

3.5

16-33

1500

640

630

350

850

580

510

465

422

46-5

4

16-36

1960

640

985

400

950

660

585

535

474

50-5

4

16-39

2170

640

1430

450

1050

685

610

560

524

57-5

4

20-39

2320

640

1720

500

1150

755

670

615

576

57-5

4

20-42

2450

640

2040

600

1350

890

795

735

676

72-5

4

20-48

2940

640

3050

6.4(MPa)

200

550

415

345

284

260

42-4.5

3.5

12-36

1420

550

430

250

650

470

400

345

313

46-4.5

3.5

12-36

1580

640

530

300

750

530

460

409

364

52-4.5

3.5

16-36

1770

640

590

350

850

600

525

465

422

56-5

4

16-39

2060

640

840

400

950

670

585

535

474

60-5

4

16-42

2270

640

1410

10.0(MPa)

200

550

355

290

211

204

44-4.5

3.5

12-33

1490

550

730

250

650

430

360

284

260

52-4.5

3.5

12-36

1720

640

900

300

750

505

430

345

313

60-4.5

3.5

12-39

1890

640

1200

350

850

585

500

409

364

68-4.5

3.5

16-42

2180

640

1700

400

950

655

560

465

421

74-5

4

16-48

2390

640

2500
